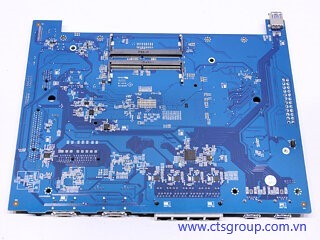

Mainboard (bo mạch chủ) của NAS khá lớn. Nó có ba khe cắm PCIe và tất cả các cổng I/O cần thiết.

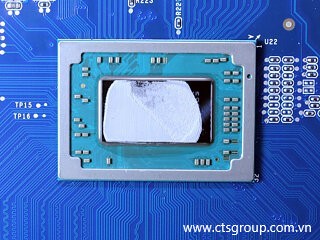

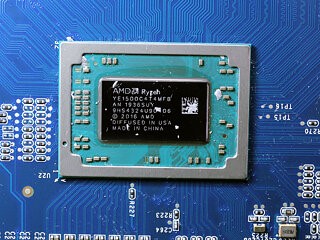

Thiết bị được sử dụng CPU hãng AMD

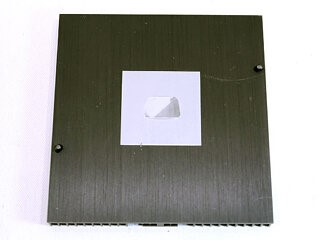

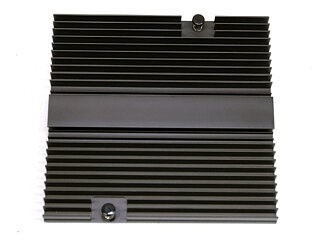

Thanh tản nhiệt (heatsink) lớn.

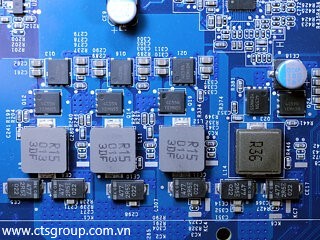

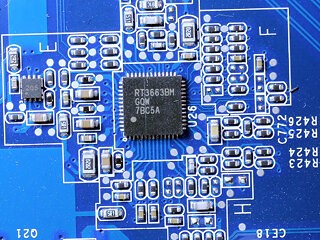

Có bốn đường nguồn cung cấp năng lượng cho CPU. Bộ điều khiển PWM là IC RT3663BM

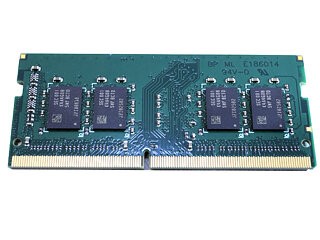

Mặc định của nhà sản xuất, sử dụng một trong hai khe cắm RAM, chứa một thanh RAM 4G DDR4 2666 MHz ECC SO-DIMM

Chip BIOS trên bo mạch chủ là Macronix MX30LF1G18AC với dung lượng 1 Gbit. Nó lưu trữ nhân của hệ điều hành DSM OS. Ngoài ra, trên bo mạch còn có chip bộ nhớ flash Macronix MX25U6435F với dung lượng 64 MB.

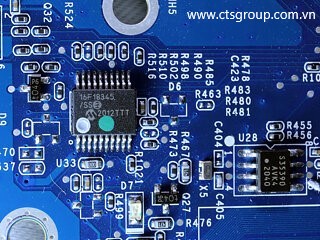

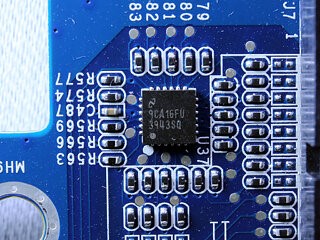

Một vi điều  khiển 8-bit của PIC với mã PIC16F18345. Nó điều khiển các đèn LED hiển thị. Trình điều khiển là IC Texas Instruments LP3943.

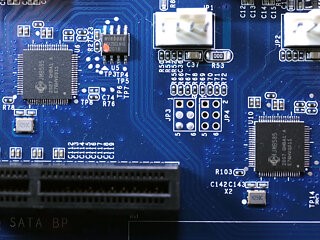

Cặp IC cầu nối PCIe sang SATA của hãng JMicron JMB585.

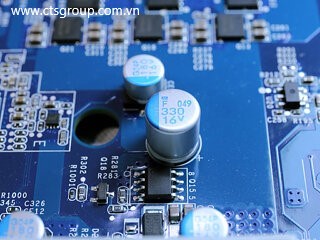

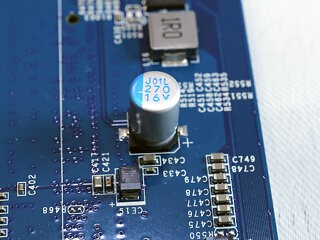

Không có tụ điện điện phân trên bo mạch chủ. Các tụ điện polymer được sử dụng là sản phẩm của United Chemi-Con, đây là dòng tụ điện có chất lượng cao.

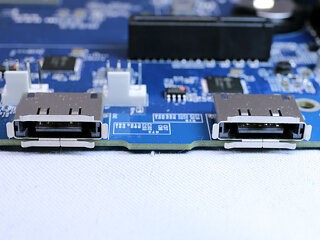

Các cổng eSATA và USB trên mặt sau của bo mạch chủ. Có một cổng USB 3.0 khác ở mặt trước.

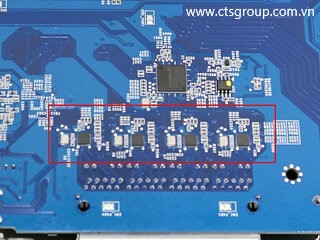

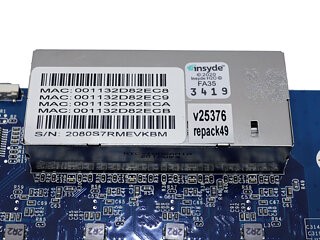

Các cổng Ethernet ports đều được xử lý bởi bốn IC Realtek RTL8111H.

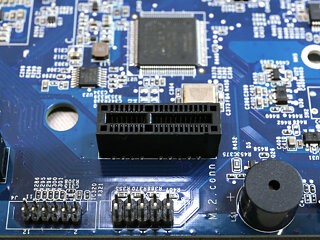

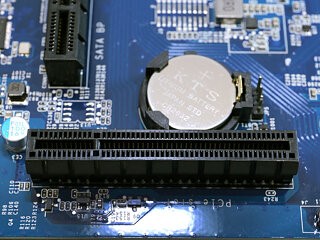

Tất cả ba khe cắm PCIe của bo mạch chủ đều được sử dụng. Hai trong số đó được chiếm bởi thẻ mở rộng SATA và bo mạch NVMe. Khe PCIe3.0 x8 ở bên trái dành cho thẻ Ethernet 10G tùy chọn. Băng thông thực tế của nó bị giới hạn ở x4. Bạn có thể lựa chọn giữa hai thẻ PCIe: E10G18-T2 hoặc E10G18-T nếu chỉ cần một cổng 10 Gbit.

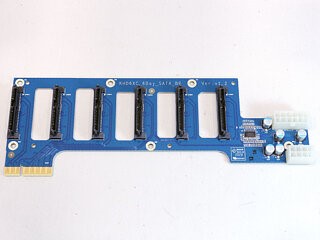

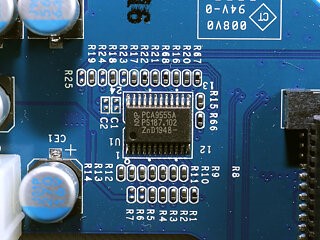

Thẻ SATA sử dụng một IC mở rộng GPIO PCA9555A.

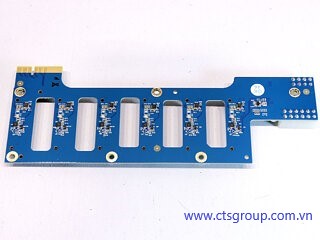

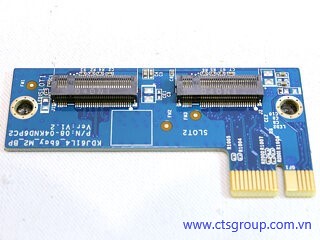

Thẻ mở rộng cho các ổ đĩa NVMe (tùy chọn).

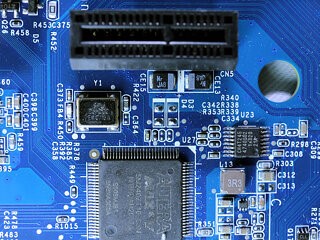

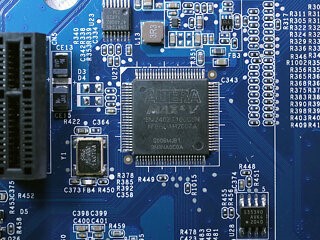

Thiết bị logic được lập trình Altera 5M240ZM100C5N, lưu trữ cấu hình máy chủ.

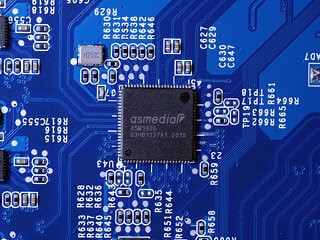

Một chip chuyển mạch gói PCIe Gen2 Asmedia ASM1806.

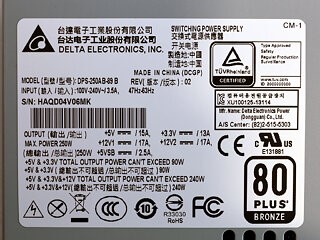

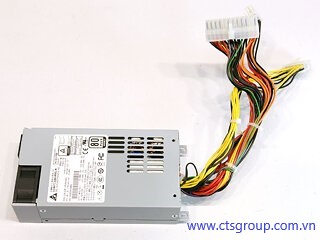

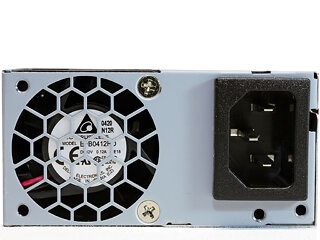

Nguồn điện là Delta DPS-250A được sử dụng rộng rãi. Đơn vị này có thể cung cấp lên đến 250 W và có hai đường ray +12 V với dòng tối đa là 17 A trên mỗi đường.

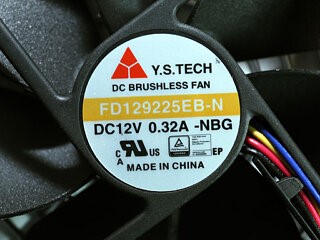

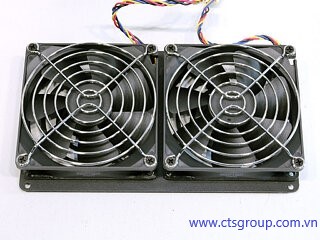

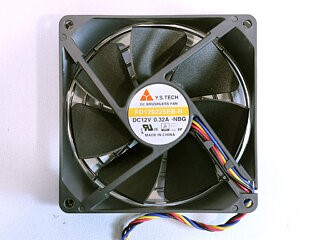

Hệ thống quạt làm mát, được sử dụng hai quạt công nghệ Yuanshan với số hiệu mô hình FD129225EB-N. Chúng có kích thước 92 mm và sử dụng bi đôi. Do đó, chúng sẽ không gặp vấn đề khi hoạt động dưới nhiệt độ cao.

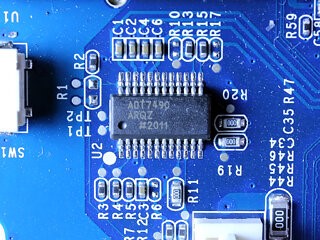

Các quạt được điều khiển bởi IC ADT7490.
