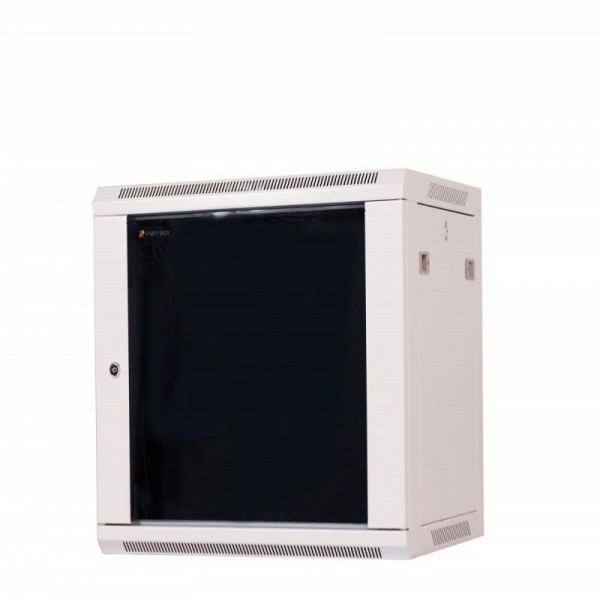

Đặc trưng cơ bản
• Thiết kế nhỏ gọn, trọng lượng nhẹ thích hợp treo tường.
• Cửa tủ được lồng kính cường lực dày 5 mm, được trang bị khóa nhằm bảo đảm tính an toàn và thẩm mỹ, đồng thời cung cấp tầm nhìn đối với các thiết bị bên trong tủ.
• Bản lề bằng sắt kết nối cửa với khung tủ bảo đảm tính an toàn và dễ tháo lắp.
• Hai nắp hông được thiết kế gọn nhẹ, tháo lắp dễ dàng để thao tác với thiết bị. Cửa hông được trang bị ổ khóa, bảo đảm an toàn cho thiết bị bên trong.
• Các thanh treo thiết bị được thiết kế đặc biệt, chịu lực cao, dễ dàng điều chỉnh độ sâu sử dụng. Từng U (unit) được dập dấu mép và in rõ chỉ số.
• Các đường đi cáp vào được bố trí sẵn ở nóc và đáy tủ. Nóc tủ được trang bị sẵn một quạt hút tạo luồng khí định hướng giúp các thiết bị tản nhiệt tốt hơn.
Thông số kỹ thuật
KÍCH THƯỚC
⋅ Chiều cao: 09U.
⋅ Chiều rộng: 600 (mm).
⋅ Chiều sâu: 450 và 600 (mm).
MÀU SƠN
⋅ Màu mặc định: Xám trắng
⋅ (RAL 7035).
⋅ Màu tùy chọn khác: Đen
⋅ (RAL 9005).
VẬT LIỆU
Thép tấm cán lạnh SPCC:
⋅ Khung tủ: 1,5 mm.
⋅ Thanh treo thiết bị: 2,0 mm.
⋅ Cửa trước: 1,2 mm.
⋅ Cửa hông: 1,0 mm.
KÍCH THƯỚC ĐƠN VỊ (U) THEO EIA-310-E
⋅ Chiều cao 1U: 44,45 mm (1,75”).
⋅ Chiều rộng: 482,6 mm (19”).
TẢI TRỌNG
⋅ Tổng tải trọng: 105 kg.
TIÊU CHUẨN
⋅ EIA-310-E (ECIA-310-E), Type A.
⋅ DIN 41494.
⋅ BS5954 Part 2.
⋅ IEC 60297-1, IEC 60297-2.
CỬA TỦ
⋅ Cửa trước: Nguyên cánh thép lộng kính cường lực.
⋅ Khóa cửa trước: ổ tròn.
⋅ Khóa cửa hông: ổ tròn, hai cánh chung một chìa.
NÓC VÀ ĐÁY TỦ
⋅ Nóc tủ chừa sẵn lổ xuốngcáp có nắp che và được trang bị sẵn một quạt tản nhiệt 230V, 60Hz. Tùy chọn lắp thêm một quạt.
⋅ Đáy tủ chừa sẵn lổ lên cáp có nắp che. Kích thước lổ cáp: 340 x 56 mm.
KHÔNG GIAN SỬ DỤNG
⋅ Khoảng cách di chuyển tốiđa giữa hai thanh treo thiết bị: 425, 525 (mm).
⋅ Độ mở tối đa cửa: 180°.
