Thông số kỹ thuật
KÍCH THƯỚC
⋅ Chiều cao: 36U.
⋅ Chiều rộng: 800 (mm).
⋅ Chiều sâu: 1000 (mm).
MÀU SƠN
⋅ Màu mặc định: Đen (RAL 9005).
⋅ Màu tùy chọn khác: Xám trắng (RAL 7035).
VẬT LIỆU
Thép tấm cán lạnh SPCC:
⋅ Khung tủ: 2,0 mm.
⋅ Thanh treo thiết bị: 2,0 mm.
⋅ Cửa trước và sau: 1,2 mm
⋅ Cửa hông: 1,0 mm
⋅ Đế tủ: 1,5 mm
KÍCH THƯỚC ĐƠN VỊ (U) THEO EIA-310-E
⋅ Chiều cao 1U: 44,5 mm (1,75”).
⋅ Chiều rộng: 482,6 mm (19”).
TẢI TRỌNG
⋅ Trên bánh xe: 1.000 kg.
⋅ Trên chân đế: 1.350 kg.
TIÊU CHUẨN
⋅ EIA-310-E (ECIA-310-E), Type A.
⋅ DIN 41494.
⋅ BS5954 Part 2.
⋅ IEC 60297-1, IEC 60297-2.
CỬA TỦ

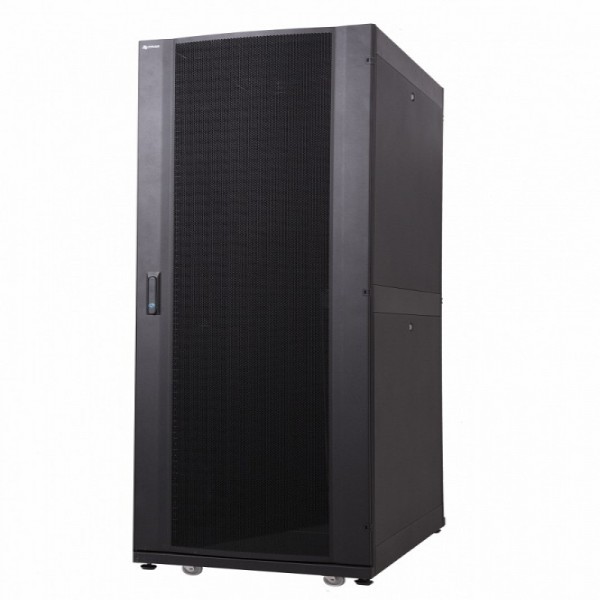

⋅ Cửa trước: nguyên cánh dạng lưới mặt cong hình vòm.
⋅ Cửa sau: hai cánh dạng lưới mặt phẳng.
⋅ Kiểu đột lỗ tạo lưới: lỗ tròn lệch tâm 60°, đường kính lỗ (D) 4,2 mm, khoảng cách tâm (C) 4,76 mm.
⋅ Độ thông thoáng của cửa trên 70%.
⋅ Khóa cửa trước và cửa sau: ổ khóa tay nắm xoay.
⋅ Khóa cửa hông: ổ khóa tròn, bốn cửa sử dụng cùng một chìa.
NÓC VÀ ĐÁY TỦ
⋅ Nóc tủ chừa sẵn bốn lỗ xuống cáp có nắp che, trang bị sẵn hai quạt tản nhiệt 230 V, 60 Hz, 300 CFM với đầu cắm NEMA 5-15P hoặc ổ cắm IEC 320-C14.
⋅ Đáy tủ có bánh xe và chân đế vặn, được chừa sẵn bốn lỗ lên cáp có nắp che.
⋅ Kích thước lỗ cáp: 160 x 96 mm.
⋅ Kích thước khung quạt: 410 x 136 mm.
KHÔNG GIAN SỬ DỤNG
⋅ Không gian phía trước tủ: 70 mm.
⋅ Khoảng cách di chuyển tối đa giữa hai thanh treo thiết bị: 1,055 mm.
⋅ Độ mở tối đa của cửa: 180°.
