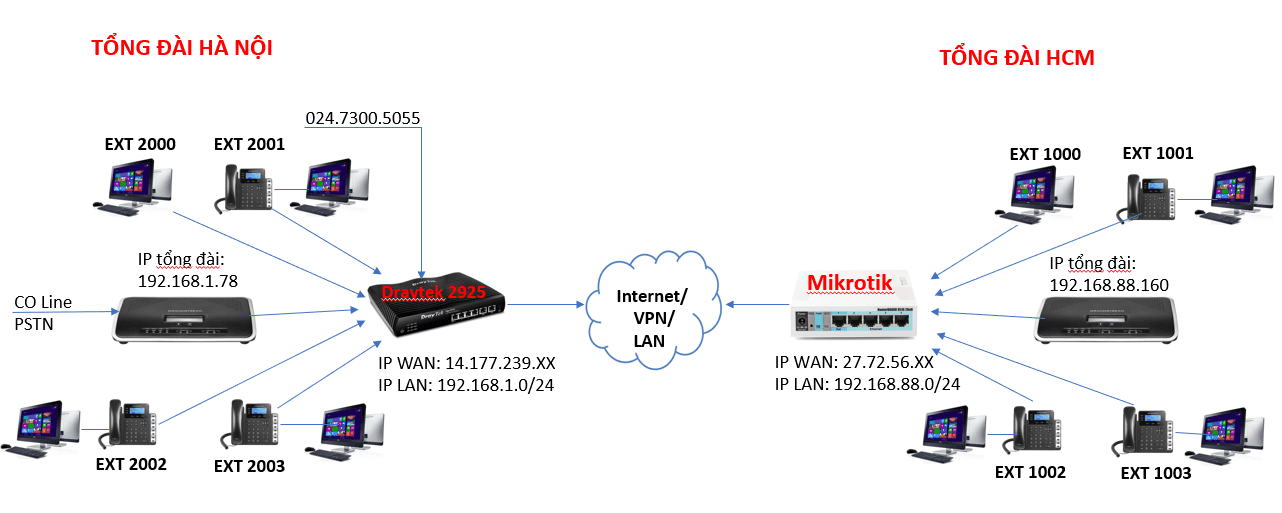

Yêu cầu: Kết nối mạng giữa 2 chi nhánh Hà Nội và HCM thông qua VPN, ở đây mình kết nối bằng Draytek và Mikrotik.

Chi tiết cấu hình như sau:

Vào IP tổng đài HN và HCM.

  • IP tổng đài HN: http://192.168.1.78:8089.
  • IP tổng đài HCM: http://192.168.88.160:8089.

Bước 1: Cài đặt dải máy 2XXX cho tổng đài HN và dải máy nhánh 1XXX cho tổng đài HCM.

Tổng đài Hà Nội

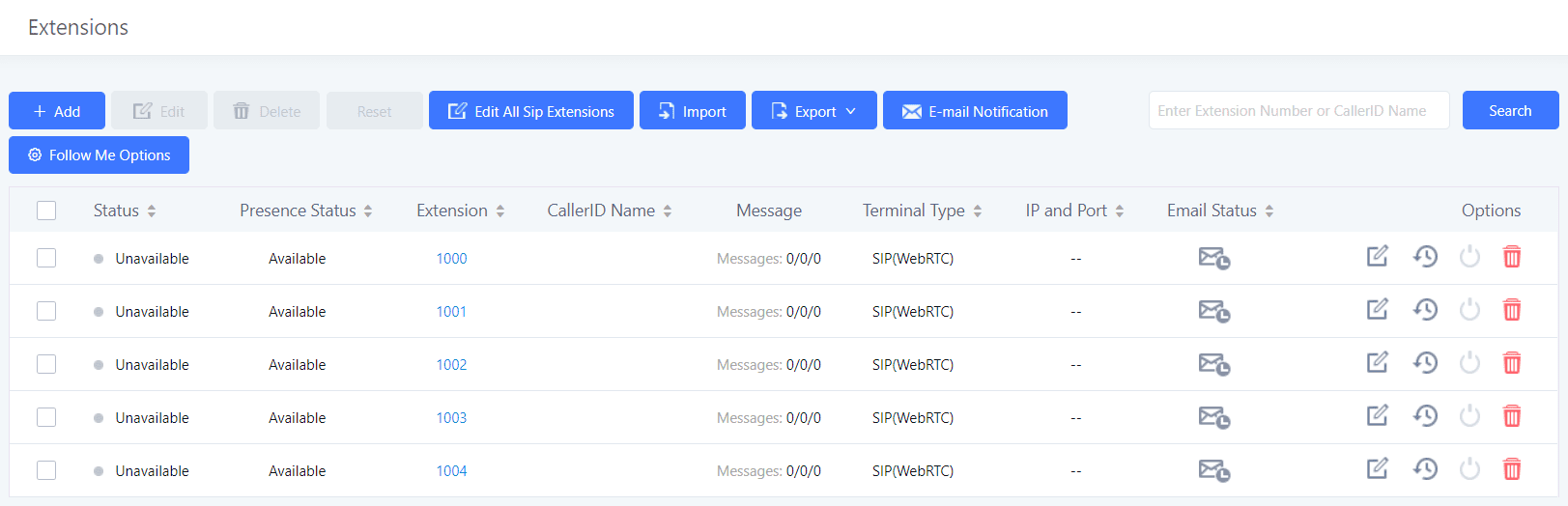

Vào Extension/trunk -> Extension -> Add. ( tạo sip extension )

Tổng đài HCM

Bước 2: Cài đặt Voip trunk cho 2 tổng đài.

Tổng đài HN

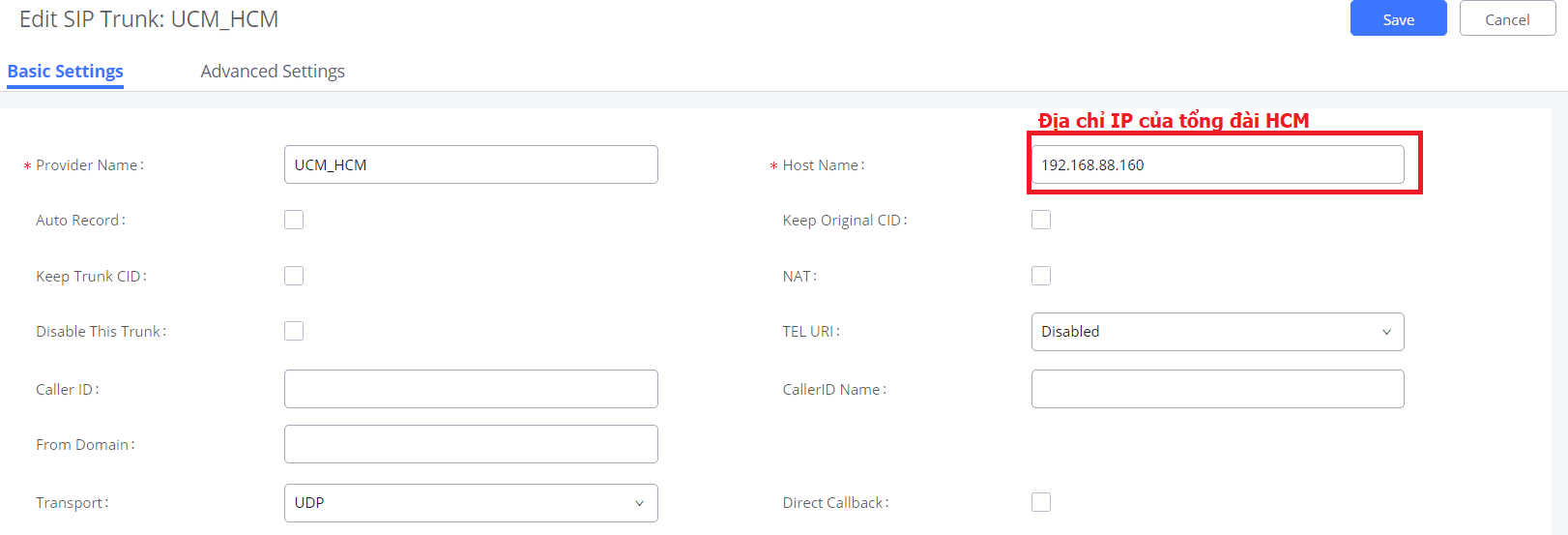

Vào Extension/Trunk -> Voip Trunk -> Add SIP trunk -> Create new Siptrunk.

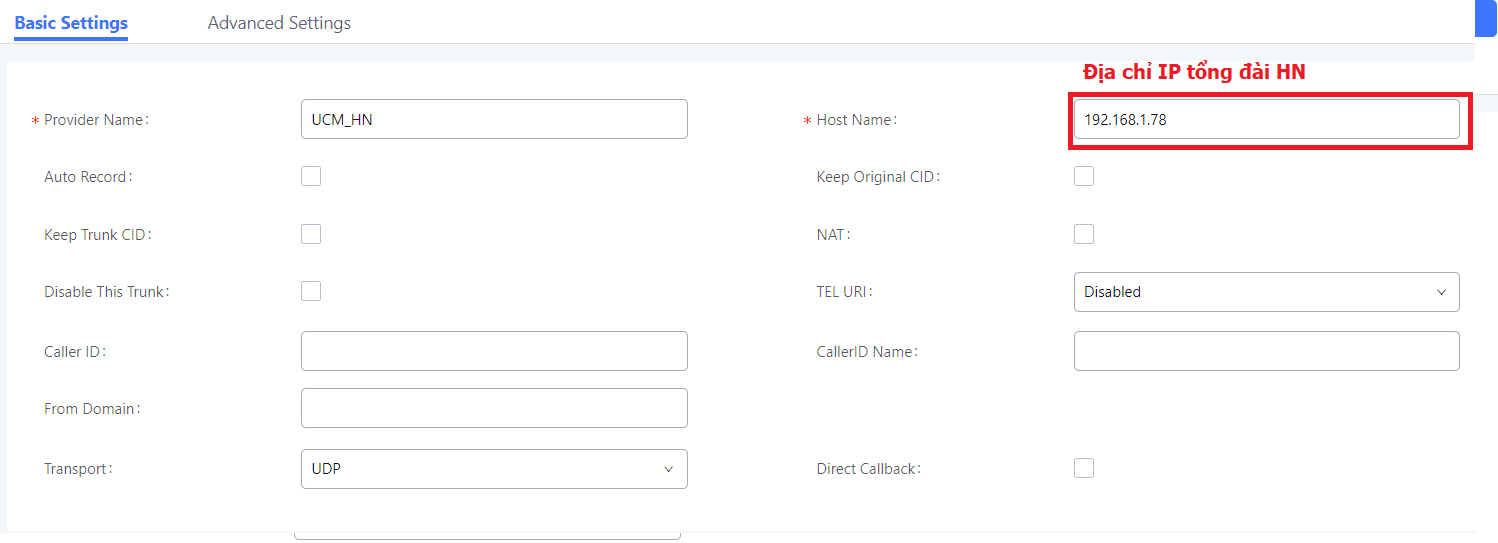

Tổng đài HCM

Bước 3: Cài đặt Outbound Routes.

Tổng đài HN

Vào Extension/Trunk -> Outbound Routes -> Add -> Create New Outbound Rule.

Tổng đài HCM

Bước 4: Cài đặt Inbound Routes.

Tổng đài HN

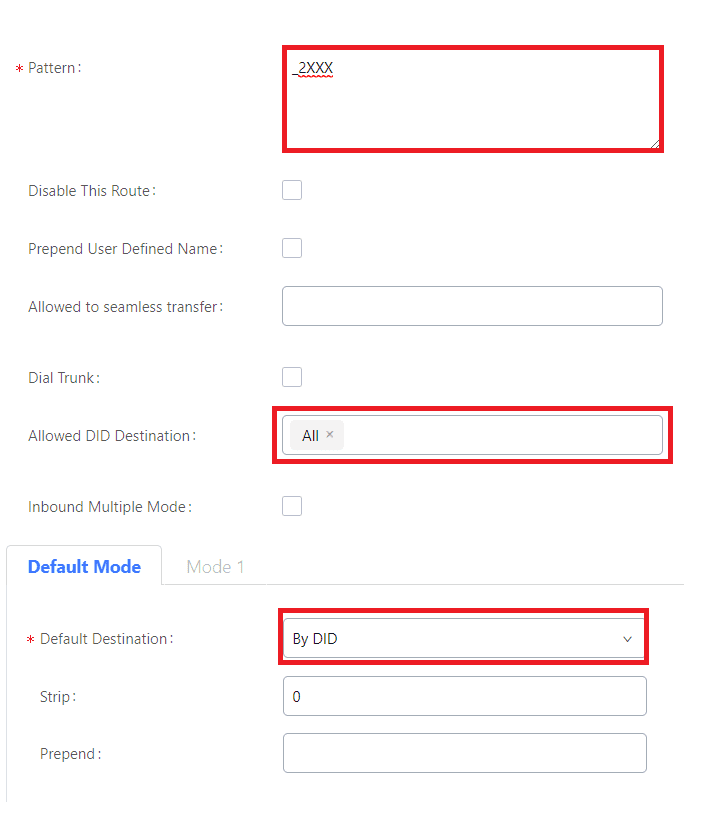

Vào Extension/trunk -> Inbound Routes ->Add –> chọn trunk kết nối 2 tổng đài Creat New inbount Rule.

Tổng đài HCM

Bước 5: Tạo Outbound Routes gọi ra ngoài cho tổng đài HCM.

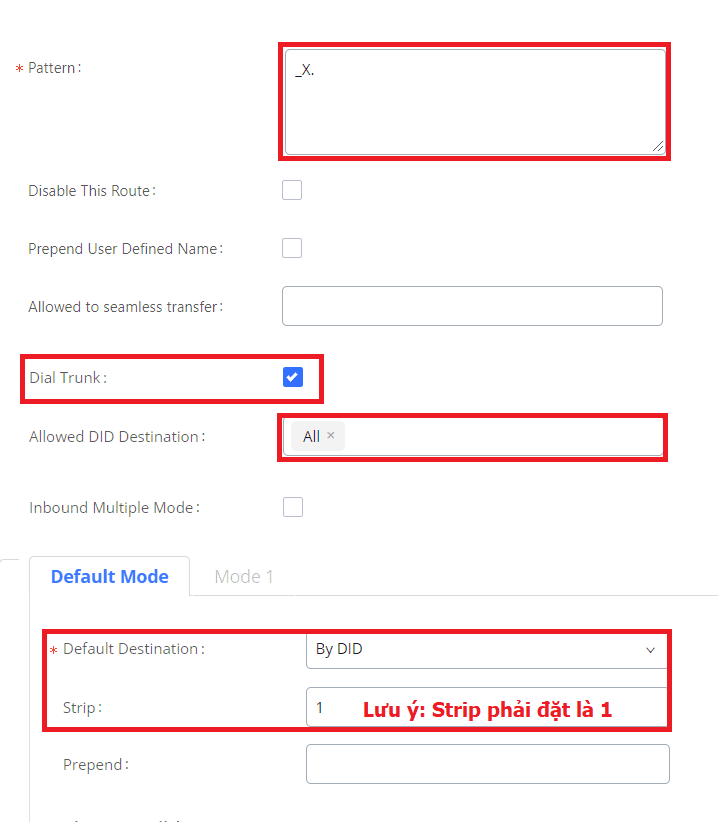

Bước 6: Tạo Inbound Routes cho phép Dialtrunk cho tổng đài HN.

Chỉ cần vài bước như vậy mình đã có thể kết nối 2 tổng đài gọi nội bộ miễn phí với nhau, đồng thời có thể mượn trunk của tổng đài kia để có thể gọi ra ngoài và ngược lại.

Lưu ý: Nếu 2 tổng đài gọi với nhau mà không thoại được ta cần thêm 1 bước cấu hình add thêm dải mạng cho 2 tổng đài.

Vào PBX settings --> SIP Settings --> NAT add thêm dải Local Network address của tổng đài đầu xa.
